Zmiana konstrukcyjna turbosprężarki VW Crafter oraz MAN TGE - silniki 2.0 TDI
Zmiana konstrukcyjna turbosprężarek R2S
VW Crafter oraz MAN TGE - silniki 2.0 TDI
W pojazdach z silnikami 2.0 TDI stosowanych w VW Crafter oraz MAN TGE wprowadzono zmianę konstrukcyjną odgałęzienia EGR w kolektorze wydechowym (patrz rys. 1). Starsza wersja turbosprężarki została wycofana - obecnie dostępna jest wyłącznie nowa wersja turbosprężarki R2S.
Jeżeli montowana jest nowa wersja turbosprężarki w miejscu, gdzie wcześniej była zamontowana wersja starsza, wymagane jest użycie dodatkowych elementów montażowych. Elementy te nie są dołączone do turbosprężarki i należy je zamówić oddzielnie.

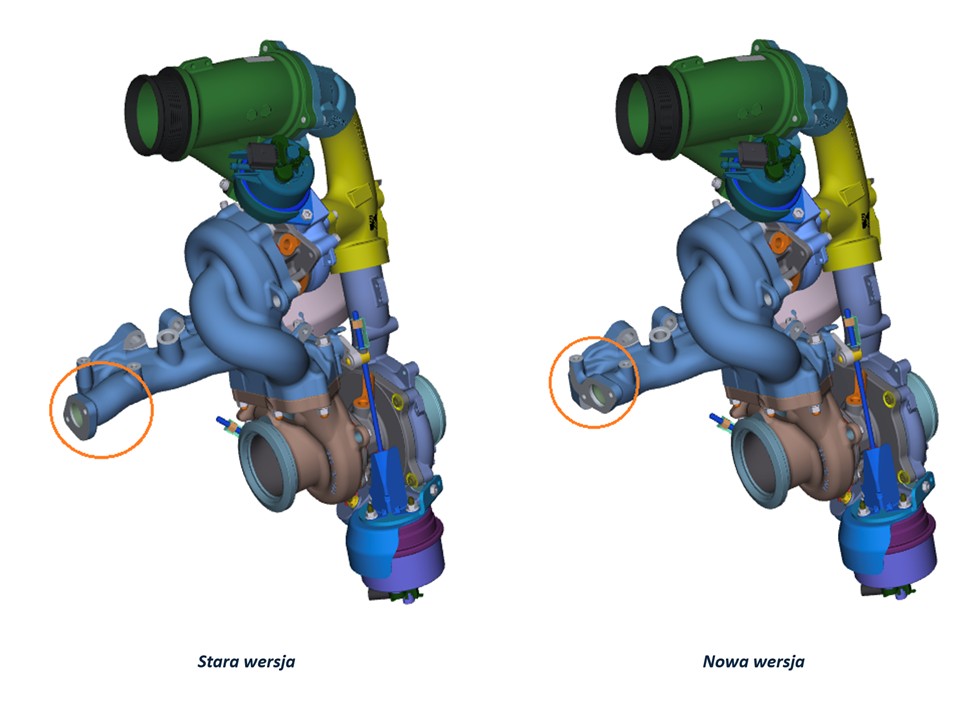

Rys. 1. Porównanie wersji układu (stara / nowa) - różnica w obszarze odgałęzienia EGR zaznaczona okręgiem.
Silniki i turbosprężarki objęte zmianą
| Wersja | Pojazd | Kod Silnika | Data Produkcji | R2S System BW PNs | R2S System VW PNs | R2S System MAN PNs | HP Stage BW PNs | HP Stage VW PNs | HP Stage MAN PNs |
| Stara | VW Crafter/ MAN TGE 130 kW | DAVA | do 14.05.2017 | 10009700227 | 03N145703K | 65.09100-6000 | - | - | - |
| Nowa | VW Crafter/ MAN TGE 130 kW | DAVA | od 15.05.2017 | 10009700225/-0238 10009700277/-0313 10009700358/-0359 10009700377/-0378 10009700381-/0382 10009700384/-0385 | 03N145703L 03N145703R 03N145703T 03N145704 03N145704E 03N145704K | 65.09100-6002 65.09100-6007 65.09100-6008 | 16359710024 16359710054 | 03N198701M 03N145713 | 65.09399-6002 65.09100-6010 |
Wymagane dodatkowe elementy montażowe (numery OEM)
Poniższe numery dotyczą elementów potrzebnych do dopasowania nowej wersji turbosprężarki do starszej konfiguracji kolektora/EGR. Zalecamy weryfikację doboru po VIN (w zależności od wersji pojazdu i skrzyni biegów).
| Element | Ilość | VW Crafter (manual. skrz.) | VW Crafter (automat. skrz.) |
| Blacha (poz. 5) | 1 | 03N145811B | 03N145811B |
| Śruba kołnierzowa M6x8 (poz. 6) | 2 | N10688402 | N10688402 |
| Uszczelka (poz. 9 i 16) | 2 | 03L131547P | 03L131547P |
| Rura łącząca (poz. 10) | 1 | 04L131521BF | 04L131521BG |
| Śruba imbusowa M8x20 (poz. 12) | 2 | N91026802 | N91026802 |
| Śruba imbusowa M8x22 (poz. 13) | 2 | N91046101 | N91046101 |
| Element | Ilość | MAN TGE (automat. skrz.) | |
| Blacha (poz. 5) | 1 | 65.08120-0001 | |
| Śruba kołnierzowa M6x8 (poz. 6) | 2 | 65.90405-0135 | |
| Uszczelka (poz. 9 i 16) | 2 | 65.08901-0002 | |
| Rura łącząca (poz. 10) | 1 | 65.08153-0013 | |
| Śruba imbusowa M8x20 (poz. 12) | 2 | 65.90030-0028 | |
| Śruba imbusowa M8x22 (poz.13) | 2 | 65.90030-0038 | |
Rys. 2. Schemat elementów adaptacyjnych wymaganych przy montażu (pozycje: 5, 6, 9, 10, 12, 13, 16).
Zalecenia
- Przed montażem zweryfikuj wariant pojazdu (model i skrzynia biegów).
- Numery części traktuj jako referencyjne – zalecamy potwierdzenie doboru po VIN.
- Elementy montażowe należy zamówić oddzielnie (OE / dostawca części) – nie są częścią zestawu turbosprężarki.
Źródło rysunków i danych: biuletyn techniczny producenta BORGWARNER (Info No. S02B2023, 22.02.2023)
