Anatomia turbosprężarki: Koło kompresji

Anatomia turbosprężarki: Koło kompresji

Turbosprężarki odgrywają kluczową rolę w zwiększaniu wydajności i mocy silników spalinowych. Jednym z podstawowych elementów turbiny jest koło kompresji, które odpowiada za sprężanie powietrza atmosferycznego, zanim trafi ono do komory spalania silnika.

W tym artykule zagłębimy się w anatomię koła kompresji, podkreślając jego funkcje oraz wpływ na oszczędność paliwa i osiągi.

Jaka jest rola koła kompresji?

- Sprężanie powietrza i zwiększony przepływ:

Podstawową funkcją koła kompresji jest sprężanie zasysanego powietrza atmosferycznego. Podczas obrotu jego łopatek, powietrze zostaje przyspieszone, co skutkuje wzrostem ciśnienia i gęstości (z pomocą intercoolera). Sprężone powietrze trafia następnie do silnika, poprawiając efektywność spalania i maksymalizując moc.

- Zwiększona wydajność silnika:

Dzięki sprężaniu powietrza dolotowego, do komory spalania trafia większa masa powietrza. Pomaga to zoptymalizować stosunek powietrze-paliwo, co prowadzi do pełniejszego spalania, lepszej wydajności silnika i poprawy zużycia paliwa.

- Większa moc silnika:

Sprężone powietrze umożliwia bardziej efektywne spalanie paliwa, co znacząco zwiększa moc silnika. Poprawiony stosunek mocy do masy pozwala na lepszą wydajność nawet mniejszych jednostek napędowych.

- Lepsza reakcja na gaz:

Turbosprężarka wyposażona w wydajne koło kompresji poprawia reakcję na wciśnięcie pedału gazu, redukując tzw. „turbo dziurę” (opóźnienie między naciśnięciem gazu a dostarczeniem dodatkowej mocy). Dobrze zaprojektowane koło kompresji minimalizuje to zjawisko, zapewniając bardziej dynamiczne i responsywne prowadzenie.

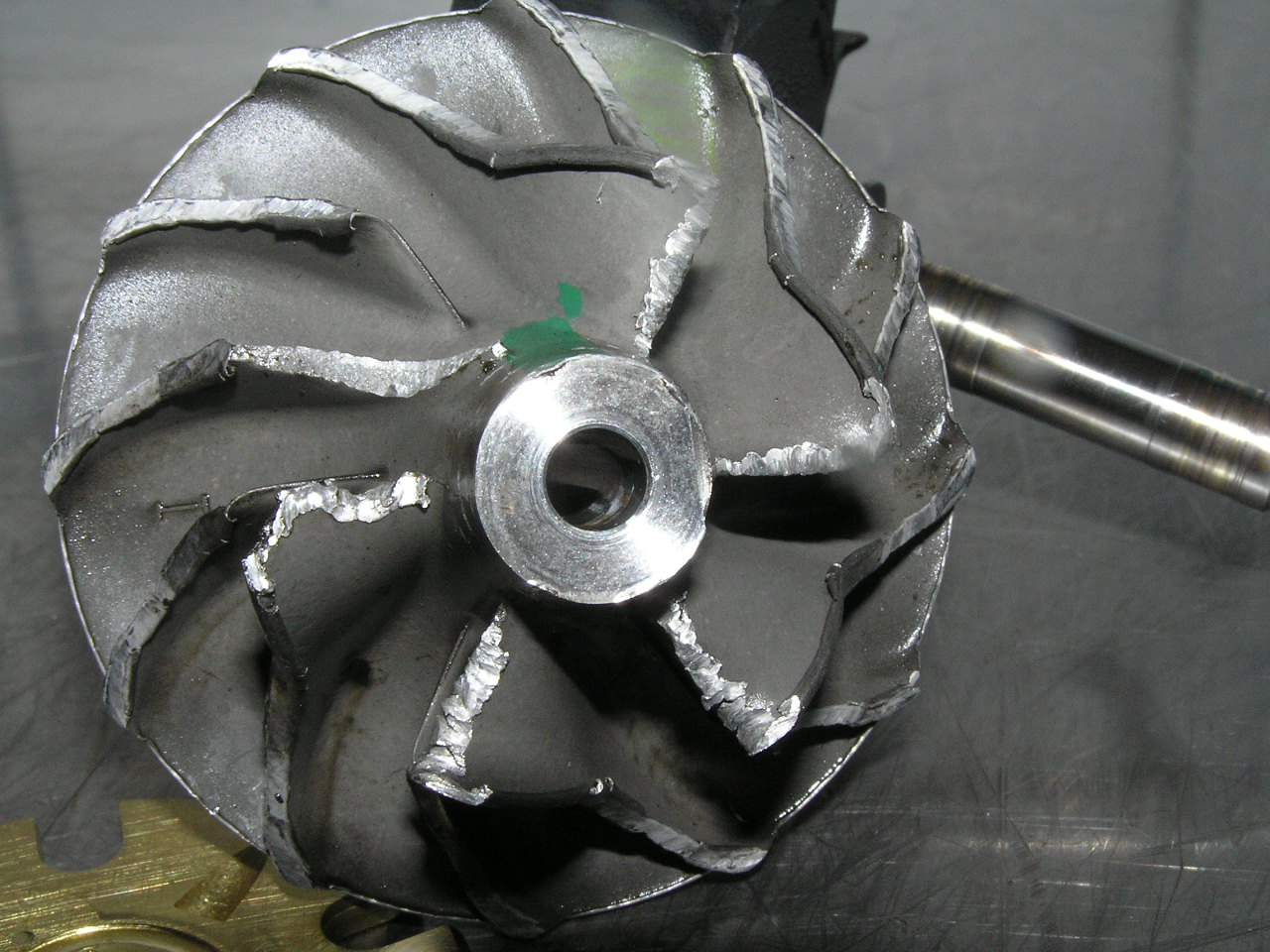

Jak rozpoznać uszkodzone koło kompresji w turbosprężarce?

- Głośna praca (gwizdy lub piski):

Uszkodzone lub pęknięte koło kompresji może generować nietypowe, wysokie dźwięki – szczególnie podczas przyspieszania lub podczas pracy turbosprężarki na wyższych obrotach.

- Obniżone ciśnienie doładowania:

Uszkodzenie koła kompresji może prowadzić do spadku ciśnienia doładowania, co skutkuje spadkiem mocy silnika – zauważalnym szczególnie przy przyspieszaniu lub pod dużym obciążeniem.

- Słaba wydajność silnika:

Awaria koła kompresji skutkuje pogorszoną pracą silnika, spadkiem mocy oraz opóźnionym przyspieszeniem na skutek niedostatecznej ilości sprężonego powietrza dostarczanego do silnika.

- Nadmiar zadymienia z wydechu:

Uszkodzone koło kompresji może powodować nadmierne wibracje całego układu wirującego (koło kompresji i wałek), co przyczynia się do przedwczesnego zużycia ułożyskowania i uszczelnień. Może to prowadzić do wycieku oleju do obudowy kompresora i/lub turbiny i w konsekwencji do poważnej awarii turbosprężarki.

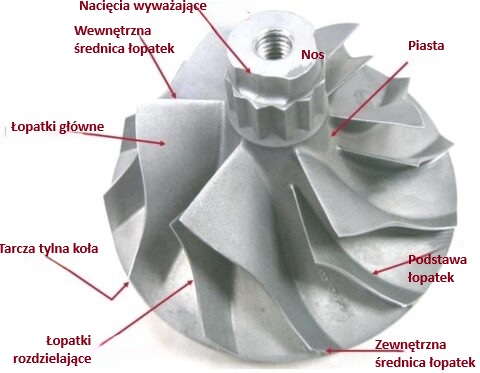

Główne elementy budowy koła kompresji.

- Nos

To najbardziej wysunięta do przodu część koła kompresji, skierowana w stronę zasysanego powietrza. Jego kształt i konstrukcja kierują powietrze na łopatki koła, pomagając zmniejszyć zawirowania powietrza i zapewniając płynny jego przepływ.

- Piasta

Piasta to centralna część elementu, łącząca koło z wałkiem turbosprężarki. Stanowi jednocześnie punkt mocowania łopatek i jest kluczowa dla przenoszenia energii obrotowej z wałka na łopatki.

- Podstawa łopatki

Podstawa łopatki łączy każdą łopatkę z piastą. Aby umożliwić osiąganie wysokich prędkości obrotowych, podstawy łopatek są projektowane tak, aby wytrzymywały znaczne siły przeciążeniowe, co jest niezbędne do zapewnienia stabilnego przepływu powietrza i zapobiegania uszkodzeniom łopatek.

- Zewnętrzna średnica łopatek

Jest to punkt, w którym sprężone powietrze opuszcza koło i kieruje się do intercoolera oraz kolektora dolotowego. W większości przypadków jest to największa średnica koła i ma kluczowe znaczenie dla kontroli przepływu sprężonego powietrza.

- Łopatki rozdzielające (splitter blades)

To mniejsze łopatki umieszczone między głównymi łopatkami koła kompresji. Ich głównym zadaniem jest poprawa wydajności aerodynamicznej koła poprzez zmniejszenie zawirowań i zwiększenie skuteczności sprężania powietrza.

- Tarcza tylna koła

Tarcza tylna to płaska, okrągła część znajdująca się pod łopatkami. Ma znaczenie dla stabilności koła i stanowi powierzchnię do wykonywania wyważających nacięć. Dobrze wyważone koło kompresora minimalizuje wibracje i zapewnia płynną pracę.

- Łopatki główne

Główne łopatki to najważniejsze elementy odpowiedzialne za sprężanie zasysanego powietrza. Ich kształt, kąt i rozmiar są precyzyjnie zaprojektowane, aby optymalizować przepływ powietrza i wzrost ciśnienia. Odgrywają kluczową rolę w ogólnej wydajności komponentu.

- Wewnętrzna średnica łopatek

Występuje tuż za nosem i jego zadaniem jest wychwycenie i przyspieszenie nadchodzącego powietrza. Jej konstrukcja jest istotna, ponieważ bezpośrednio wpływa na zdolność koła do efektywnego zasysania i sprężania powietrza.

- Nacięcia wyważające

Nacięcia wyważające, znane również jako otwory wyważające, to precyzyjne nacięcia wykonywane w tylnej tarczy i nosie. Są one strategicznie rozmieszczone, aby zapobiegać nadmiernym wibracjom i zużyciu łożysk w turbosprężarce, co mogłoby prowadzić do jej przedwczesnej awarii.

Podsumowując, koło sprężarki jest złożonym elementem turbosprężarki, a każdy z jego elementów odgrywa kluczową rolę w wydajności i niezawodności układu turbodoładowania. Inżynierowie starannie projektują elementy koła sprężarki, aby dostarczyć masę i gęstość powietrza potrzebną do zapewnienia pożądanego doładowania silnika i wydajności układu napędowego. Zrozumienie anatomii koła sprężarki jest niezbędne do docenienia zawiłości silników turbodoładowanych i ich roli w nowoczesnej technologii motoryzacyjnej.
